? 儲能產業鏈包括上游原材料、中游儲能系統、下游發電側+電網側+用戶側需求

一、儲能產業鏈

1）上游的原材料：主要包括正極材料、負極材料、電解液、隔膜以及結構件等；代表企業：杉杉股份、容百科技、當升科技、中科電氣等；

2）中游主要為儲能系統的集成與制造：一般包括電池組、電池管理系統（BMS）、能量管理系統（EMS）以及儲能變流器（PCS）四大組成部分。代表企業包括寧德時代、億緯鋰能、陽光電源、南都電源、科士達等，其中龍頭公司寧德時代、比亞迪、陽光電源等出口海外較多；

3）下游主要為工程EPC、并網檢測、后期運維：代表企業包括南網科技、寶光股份、萬里揚、電科院、林洋能源等。

二、儲能產業鏈核心環節—鋰電池

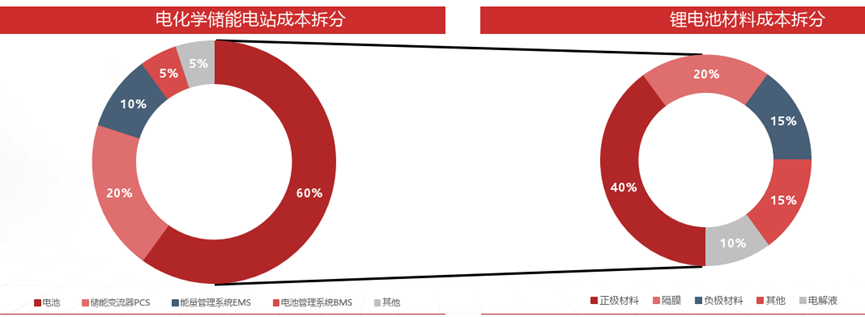

? 在電化學儲能電站成本中，電池環節占比最高（60%），其次是PCS環節（20%）；

? 在鋰電池成本中，正極材料占比最高（40%），其次是隔膜（20%）、負極材料（15%）、電解液（10%）。

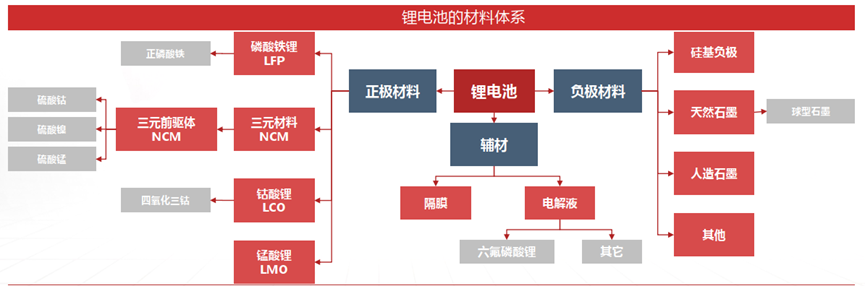

? 鋰電池的材料主要包括正極材料、負極材料、隔膜以及電解液；

? 鋰電池充電時，鋰離子從正極脫嵌經過電解液后嵌入負極，負極處于富鋰狀態，放電時則相反

三、儲能產業鏈核心環節—鈉電池

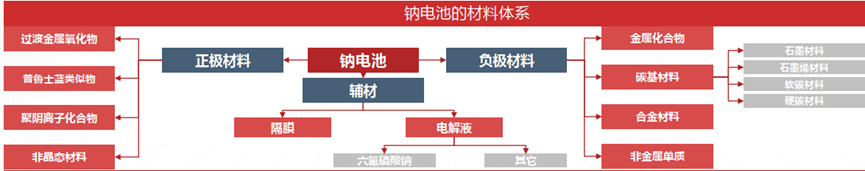

? 與鋰離子電池相同，鈉離子也擁有正極、負極、隔膜和電解液四大材料，但除了隔膜外均相差較大。

四、儲能產業鏈核心環節——PCS

? 在電化學儲能系統中，儲能變流器（PCS）成本占比約為20%，僅次于電池（60%）；

? 在電網負荷較低時，儲能變流器將電網中的交流電整流為直流電存儲到電池組中；在電網負荷較高時，儲能變流器將電池組放出的直流電逆變成交流電，輸送入電網中。

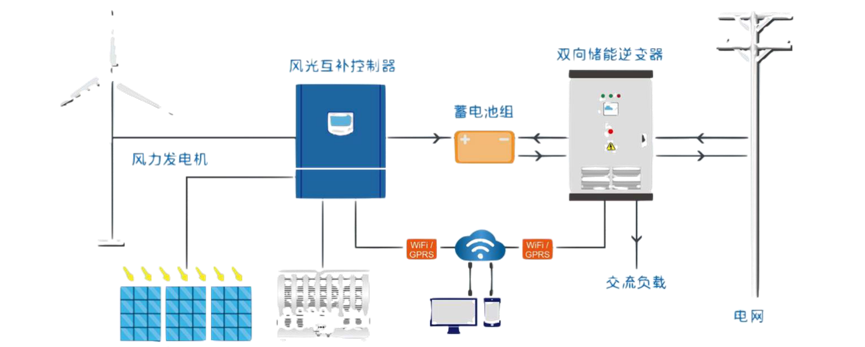

儲能變流器在電力系統中的位置

五、儲能產業鏈核心環節—BMS

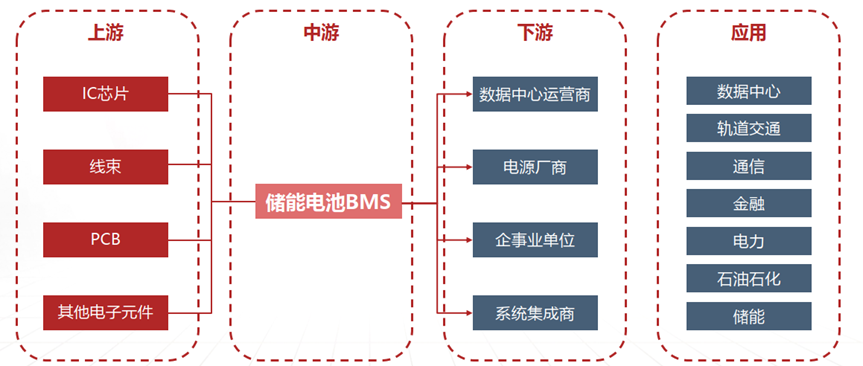

BMS產業鏈

六、儲能產業鏈核心環節—溫控：風冷+液冷

? 鋰電池在最佳溫度區間為10-35℃，過低的溫度會導致電解液凝固，阻抗增加，過高的溫度則會導致電池的容量、壽命以及安全性大大降低；

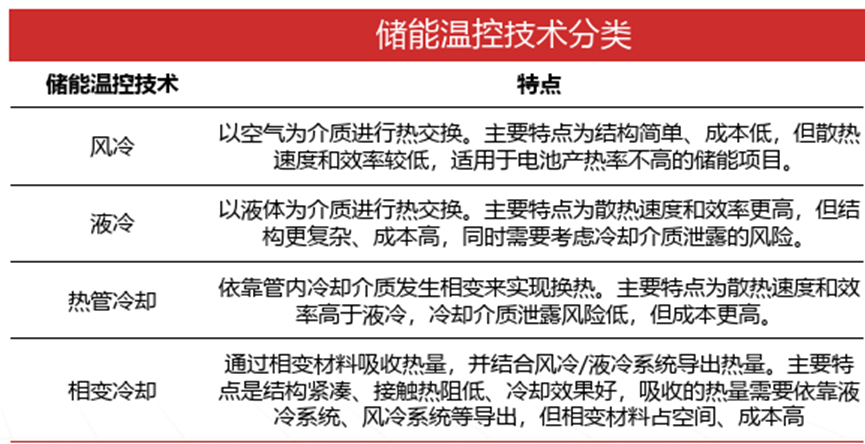

? 當前應用最廣的溫控系統主要為風冷和液冷兩類，風冷由于技術成熟度高，成本低，在儲能系統中具備更強的經濟性，因此一直保持較高的滲透率；

? 液冷導熱效率更高，可以有效降低電池?zé)崾Э仫L(fēng)險，預期未來將成為主流。

七、儲能產業鏈核心環節—系統集成

? 儲能系統集成處于產業鏈中下游，其向上直接與上游電池、PCS等供應商對接合作，向下直接面對發電側、電網側以及用戶側需求，占據儲能產業鏈的核心環節；

? 系統集成的下游需求多需定制化，根據客戶的不同要求講上游產品和設備組合、集成起來以使得儲能電站能夠適應需求側不同場景，發揮最大性能；

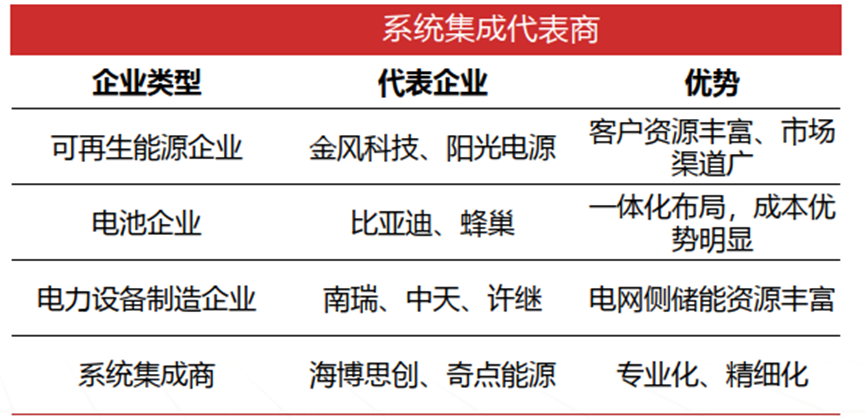

? 目前可再生能源、鋰電池以及電力設備三類企業均涉足系統集成設備。
